發布時間: 2009-8-20 09:33
正文摘要:最近在操作計量建標的事情,根據JJG30計量檢定規程要求,主要檢定設備為3級或6等量塊,,查看了很久JJG146量塊檢定規程,也沒有發現上面提及6等量塊。 我公司現用量塊為5等,20mm量塊測量擴展不確定度為+0.7/+0.8, ... |
| 樓主多點看看關于長度計量的書,自然會明白。 |
|
本帖最后由 規矩灣錦苑 于 2009-8-25 21:23 編輯 然后我們再說一說量塊尺寸誤差的處理問題。 這兩塊20mm量塊分別誤差+0.7μm和+0.8μm,使用時體現的實際尺寸分別為19.9993和19.9992,這兩塊量塊達到什么情況時就應該報廢,不能再作為卡尺檢定計量標準器了呢? 理論上說,量塊是按等使用的,也就是按實際尺寸使用的。等的劃分是由檢定量塊時的測量不確定度決定的,檢定方法不變,測量不確定度就不會變。換句話說,無論量塊的尺寸誤差是多大,即無論量塊實際尺寸與標稱的尺寸20mm差多少,與等的劃分毫無關系。換句話說只要其平面度和兩工作面平行度合格,檢定方法不變,這個量塊就永遠都是5等量塊。 可是,沒有一個界限總是不好吧,總不能量塊已經磨損到10mm了還當20mm的量塊用吧?所以JJG146-2003的7.4.1.3條規定了量塊的報廢限,無論是什么等級的量塊,當其長度與標稱長度偏差的絕對值超過ew=4μm+40×10(-6次方)Ln 時作報廢處理。對于Ln=20mm,則ew=4.8μm,即小于19.9952mm時,20mm量塊給予報廢,不能再作為卡尺檢定的計量標準?,F在最小的實際尺寸是19.9992離19.9952還相差很遠,壽命還長著呢。 |
|

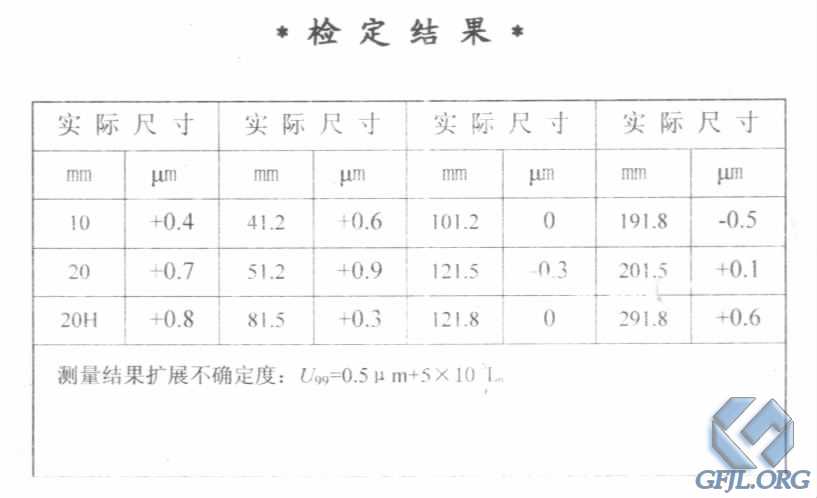

正如2樓所說,通用卡尺規程JJG30在2002年發布時,量塊還是有6等的,自從2003年發布量塊規程JJG146-2003后,就沒有6等量塊了,因此卡尺檢定的主標準器量塊就必須使用不低于5等的量塊了。 根據3樓提供的量塊檢定結果,我們可以看出兩塊20mm量塊的檢定結果,其誤差分別是+0.7μm和+0.8μm,修正值為其反號的值,即實際尺寸分別為19.9993和19.9992。而檢定結果的擴展不確定度為0.50+5×10(-6次方)Ln=0.6μm(將Ln=20代入計算)。查量塊檢定規程JJG146表7,符合5等量塊要求。可以用于卡尺的檢定工作,對游標量具檢定的計量標準建標當然沒有影響。 |
| 檢卡尺計較那么小的偏差干什么?看的出來嗎? |
| 以51.2mm量塊的結果做一解釋。檢定得到的量塊實際值為51.2009mm,這個結果落在51.2009mm正負0.75微米區間內的可能性為99%。 |
| 計量測試所檢定證書沒有問題啊,就是按照5等給的啊,不確定度也是5等的,使用設備是測長儀。 |
| 按等使用的量塊要使用實際值。當然,你也可以根據檢定證書給出的數據,按級使用。你給出的數據里面不是有一行測量擴展不確定度嗎,那個才是5等量塊實際值的不確定度 |
| 給的是實際值,不要搞錯了。。。。 |
| 通用卡尺規程JJG30-2002,量塊規程JJG146-2003,清楚了吧,出卡尺規程的時候還有6等量塊,現在沒有了。20mm量塊測量擴展不確定度為+0.7/+0.8?是偏差吧?不確定度是沒有正負的。 |
