今天仔細看了一下  JJF1345-2012《圓柱螺紋量規校準規范》，本意是想找到螺紋牙型角測量需要考慮螺旋升角的標準依據，結果，大失所望，規范里面啥都沒有，我該怎么跟客戶說，他直接用投影儀投出來的螺紋牙型角不是真的牙型角？

我說：不考慮螺紋升角你投影出來的牙型是不是一邊清晰一邊模糊，客戶說 是
我說：所以那樣測不對，需要考慮螺距計算螺旋升角，按照螺旋升角調整，讓兩邊牙側都清晰了，測量的才是螺紋牙型角，顧客說，哪個標準里規定的需要考慮螺旋升角？我在投影上要怎么操作來調整螺旋升角？

謝謝樓主分享，多謝了

感謝樓主提醒了，要好好學習下。

回復 11# ukshanshan


   想明白了 樓主的公式是對的，樓主大神，膜拜

file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\693656787\QQ\WinTemp\RichOle\TTWL5L0Y1BJG5K]K8R$D524.jpg小弟覺得第一個公式略有些問題，把自己的想法貼上來，求糧油拍磚
JJF1345 公式.rar (3.09 KB, 下載次數: 25)

2014-1-20 21:44 上傳

點擊文件名下載附件
下載積分: 金幣 -1

樓主好人，學習了，樓主好厲害哦，希望能有更多分享

回復 1# davidow

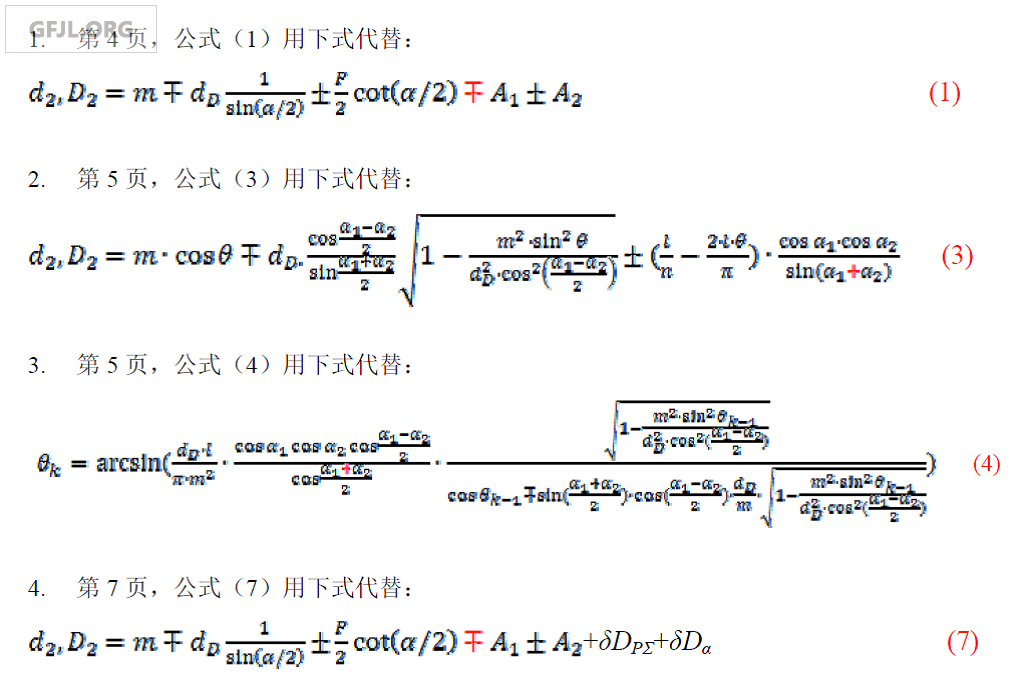

    JJF1345-2012《圓柱螺紋量規校準規范》勘誤表
便于量友網上查詢

回復 1# davidow


   該貼對螺紋測量人員很關鍵，請斑竹置頂

下載了，打開要密碼，是多少啊。。。。？

心細人呢，只用了結果 其他的沒看

看看到這個帖子，明天去單位好好學習一下

回復 3# 左手天涯


   右手螺紋比較常用  \(^o^)/~

謝謝了，樓主很細心啊
