發布時間: 2018-7-9 10:30
正文摘要:公司測量過熱蒸汽原設計采用K型熱電偶測量蒸汽溫度為240℃，通過技術討論，認為用K熱電偶測量240℃不太合適，就將熱電偶改為PT100熱電阻，采用原熱電偶護套、插入深度一樣深，但是安裝后溫度比之前熱電偶測量降低了1 ... |
| 這種情況用干體爐做個全回路校準就很容易判斷問題 |
huanhuan521 發表于 2018-9-4 15:24 那就還是用回熱電偶吧，熱電偶感溫快，現在好一點的K型偶誤差也不大，能做到三百度以內正負一度，如果你的顯示儀表能修正的話就更好了，可以現場連著儀表一起校準保證顯示溫度更加精確。 |
| 坐等樓主的最后結論 |
springwood 發表于 2018-9-4 12:04 不行，我這蒸汽全年不能停，按照您說的這樣裝上用不到三月就得停下來換，這樣不能保證生產的做法肯定不行呀 |
| 樓主這種已經是鎧裝鉑電阻了，再加一個套管溫度不低才怪，我們這送檢的也有好多這么干，我都是一個個拆掉套管抽出來檢，不然連著套管檢就是差的大，搞不懂為什么現在好多加套管使用？考慮到測蒸汽溫度需要密封，樓主可以將原來的套管去掉，拿著鉑電阻去加工一個螺紋接頭，然后將鉑電阻穿進接頭，再焊死密封（注意焊接的時候確定好位置），然后將鉑電阻連同螺紋接頭擰回原來的測溫位置即可 |
|
請問被測蒸汽管道直徑是多少，原熱電偶插管是斜插還是直接橫差？ 熱電偶、熱電阻等接觸式測溫，安裝時為減小插入誤差，應有足夠的插入深度，通常可以按下式估計： 插入深度 > 傳感器長度+傳感與套管底部的距離+（5~10）*溫度計桿直徑 熱電偶的傳感器長度通常只是熱接點的直徑，因此比較小；鉑電阻就長一點了，薄膜鉑電阻元件是其中最短的，樓上劉先生提供了具體數據（其中的L）。如果蒸汽管道很細，那么很難保證足夠的插入深度。補救的方法有：溫度計斜插入，或在管道拐彎處插入。 |
本帖最后由 劉耀煌 于 2018-7-11 20:06 編輯 晨風拾葉 發表于 2018-7-11 16:18 這種細長形的PT100應該都是用薄膜鉑電阻元件的，合理的做法感溫元件都應該在頭部。CRZ-1632、CRZ-2005薄膜鉑電阻元件的尺寸（mm,W*L*H）分別是1.6*3.2*1.0、2.0*5.0*1.0 |
huanhuan521 發表于 2018-7-11 09:25 PT100都是有封裝的，通過封裝的金屬來傳導溫度到熱電阻，引起電阻的變化來測試溫度，封裝的熱電阻位置一般在封裝的中端，即探頭的中端，改用PT100熱電阻，應該插入深度應該要深一點。 |
劉耀煌 發表于 2018-7-11 09:52 好的，好像有道理，非常感謝、 |

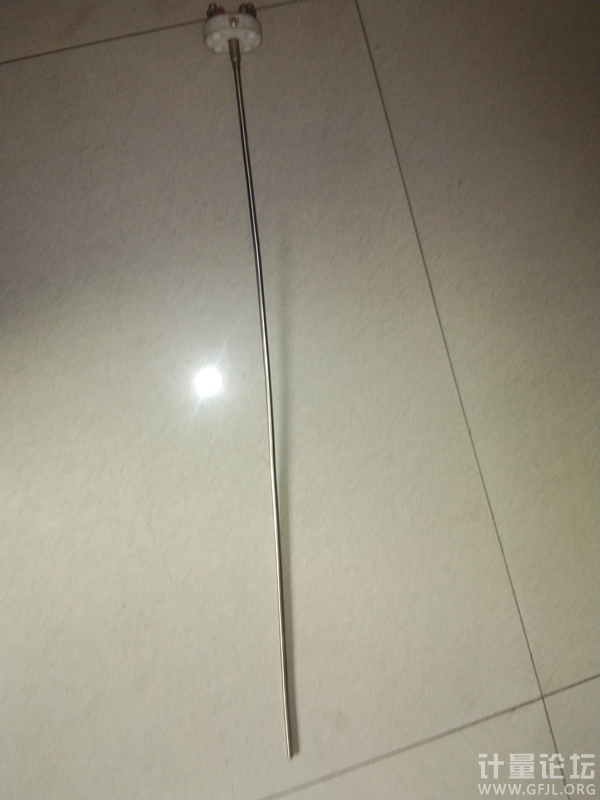

huanhuan521 發表于 2018-7-11 09:47 你上傳的這張圖里面的PT100已經是帶保護管的了。你再插入原熱電偶的保護管又沒有填充導熱材料，明顯增大了熱阻，測得溫度偏低就不奇怪了 |
劉耀煌 發表于 2018-7-11 09:40 關鍵我這蒸汽常年運行，若不加保護套管的話1是我生產不能停，2是若壞了影響我生產，那像我這樣裝的話，就會有比熱電偶溫度低唄，也就間接證明了我是我熱電阻安裝不正確造成的10度的溫差嗎？ |
huanhuan521 發表于 2018-7-11 09:30 這樣的不需要另外加保護套管了，悄可以拆掉原來的熱電偶保護管，直接用這個測 |
huanhuan521 發表于 2018-7-11 09:25 再弱弱的問一下，鎧裝和普通的有什么區別呢？？不太懂 |
晨風拾葉 發表于 2018-7-10 16:50 哪里測溫部位不一樣？？不都是最頂端感溫嗎？？ |
| 呵呵，做個SAT吧！可能就發現問題了 |
| 樓主試一下鎧裝的PT100熱電阻，這種的熱電阻測管道的溫度比較準確；還有就是K型熱電偶和鉑電阻的感溫位置是不太一樣的，這個要根據實際情況來調整。 |
huanhuan521 發表于 2018-7-10 16:25 你用來放到熱電偶保護套管內的PT100熱電阻長什么樣？發張照片吧。要是有規格書和購買鏈接就更好了 |
xiaoyao_yc 發表于 2018-7-10 11:46 我拿我這的一個恒溫爐子加熱到240左右，確實兩個都僅僅2℃的溫差，現在很糾結，是不是換成熱電阻換錯了 |
劉耀煌 發表于 2018-7-10 11:20 ，熱電阻僅僅是最頂端才是熱電阻的感溫件吧，其他都是引出的才對，不應像你說的會由于在原熱電偶套管內直接放入熱電阻不添加導熱材料就影響了熱電阻與外界的傳熱吧，不太能接受，但是我決定試試 |
| 干脆把熱電偶跟鉑電阻插油槽了測一下好了。。。 |
huanhuan521 發表于 2018-7-10 10:59 是的。薄膜式PT100溫度傳感器內部是要充填導熱材料的，直徑大的用氧化鎂、氧化鋁、石英粉，直徑小的充填導熱膠、環氧樹脂。目的是要減小感溫元件到被測環境的熱阻。如果沒充填導熱材料，內部就是靜止空氣，感溫元件到被測環境的熱阻就會比較大，感測到的溫度勢必偏低 |
劉耀煌 發表于 2018-7-10 10:15 關鍵我這常年運行，您的意思用原有熱電偶的套管放上熱電阻不合理是嗎？？ |
劉耀煌 發表于 2018-7-10 10:30 能看懂，但是不能明白環境熱阻具體指什么，您就告訴我，那個相對更準確就好啦，哈哈 |
