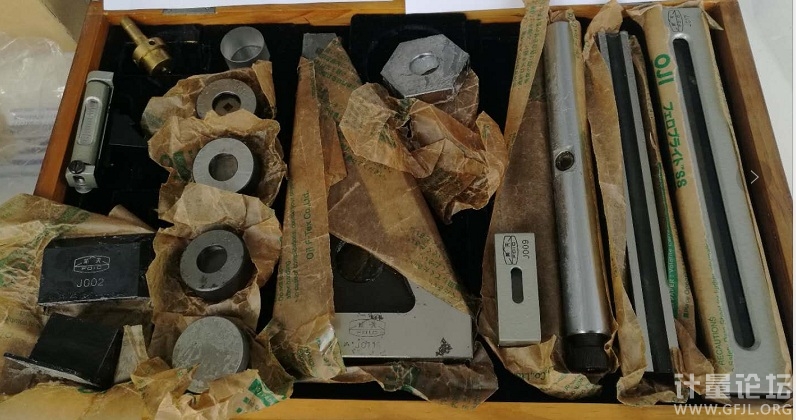

樓主的圖片1，自右向左：
     1、200mm玻璃線紋尺；
     2、四棱平尺  規格型號：（225×20×20）mm   技術要求：工作面平面度≤1μm，相對兩工作面的平行度：≤2μm；
     3、球心刻線芯軸 技術要求：圓柱體的錐度與橢圓度：≤2μm，十字線交點與頂針孔中心線的重合性：在垂直面內≤0.008mm；
     5、六面鐵    工作面平面度0.3μm，相鄰兩工作面夾角：120°±2″；
       注：該六面鐵不是正多面棱體。其工作面與下非工作面無垂直度要求，其工作角為相鄰兩工作面夾角（120°），
           而非像正多面棱體那樣的兩工作面法線夾角（60°）
     6、精密直角尺   規格型號：（220×110）mm    技術要求：工作面平面度≤0.5μm，相鄰兩工作面夾角90°±2″；
     7、自上往下：①平行平晶 ②十字線分劃板 ③ 方格分劃板 ④同心圓分劃板 ⑤平行塊；
     8、自上往下：①小椎體芯軸（缺少莫氏四號的大錐體芯軸） ②水準器 ③ 直角刀口尺 規格型號：（63×40）mm
              技術要求：工作棱邊的直線度≤0.5μm，兩工作刃口的夾角90°±2″；④階梯塊

     注：各個檢具基本上表面都有銹蝕，估計是使用了凡士林做防銹油造成的，應使用專用防銹油；
         各個檢具的使用應依據JJG 56-2017 工具顯微鏡檢定規程。


終于找到相關的資料和大家分享下！

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTAyfDYzNjdjNjJifDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTAzfGY3N2Y5N2Q4fDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA0fDZiZDdhMDZifDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA1fDNhZDg3ODY5fDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA2fGRlMjk3ZTgyfDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA3fGI1NWZmODRlfDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA4fDRiODJkZGRmfDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTA5fDA5ZTA0NWE5fDE3NjYyMzQyNTZ8MHw%3D

http://m.dy313.com/forum.php?mod=attachment&aid=MTU1NTEwfGFhZTY4ZjVhfDE3NjYyMzQyNTZ8MHw%3D

huangwang 發表于 2022-2-25 08:38
已經看過了，昨天下架了

不定期上去找，我已在上面采購兩套了

samsungsheng 發表于 2022-2-25 08:25
現在的確買不到了，我的也是在二手網找的，可以去xian魚上看看，昨天看還有的賣的 ...

已經看過了，昨天下架了

huangwang 發表于 2022-2-23 17:12
想買這些，咨詢了廠家暫不出售了

現在的確買不到了，我的也是在二手網找的，可以去xian魚上看看，昨天看還有的賣的

想買這些，咨詢了廠家暫不出售了

都是好東西  現在很難買了

三個標靶
J012 物鏡網格具：
它是用來測定JB1281-73萬能工具顯微鏡，大、小型工具顯微鏡、中央顯微鏡的光學系統的成像清晰范圍，如第3條項。
將J012物鏡網格具放在儀器工作臺上，通過中央顯微鏡進行觀察其視場清晰范圍。

J013十字分劃板具：
它是用來測定JB1281-73第20、21條萬能工具顯微鏡及大、小型工具顯微鏡的鏡筒在移動過程中，目鏡十字線的最大轉動及兩次調焦之用。
將J013十字分劃板具放置在儀器工作臺上，使其刻線與測角目鏡十字線的水平刻線相平行，然后在分劃板上放置一塊40毫米的平行平晶，并升高鏡筒，使目鏡重新見到分劃板十字線影像，這樣檢定儀器的位移量。

J014 檢合像分劃板具：
它主要是用來檢定雙像目鏡倍率及合像的不正確性等之用，可對JB1281-73中的41、42、43、44等條檢定。

JO型檢具清單
此具分二只木箱裝配成套共有二十種具，其中08號作為選購件

01. 光管夾具                                  （四件）一套
02. 刀口直角尺                                        一件
03. 檢驗心軸                                          一件
04. 清晰具                                            一件
05. 六面體具                                  （二件）一套
06. 光軸光欄示值具                                    一件
07. 可調水準具                                        一件
08. 100 毫米標尺具                                    一件
09. 0.1 毫米刻尺                                      一件
10．四棱平尺                                          一件
11. 220*110毫米2″角鐵                               一件
12. 物鏡網格校具                                      一件
13. 十字分劃板具                                      一件
14．檢合像分劃板具                                    一件
15. 縱、橫向立臂直線性具                      （四件）一套
16. 表架                                      （三件）一套
17. 200 毫米標尺具                                    一件
18. 平行平晶                                          一件
19. 活銷釘扳手                                        一件
20. 雙釘活扳手                                （三件）一套
21. 標準刻尺修正表                                    一份
22. 檢具說明書                                        一份
23. 合格證書                                          一份

序號                檢具編號                名稱                        規格
1                J001                光管夾具                        ∮28D
2                J002                刀口直角尺                    63*40
3                J003                檢驗心軸(一)                 ∮24*210
4                J004                清晰具                         40*40
5                J005                六面體組                         ∮60*12
6                J006                光軸光欄示值具
7                J007                可調水準具                     30″
8                J008                100毫米刻尺                 100
9                J009                0.1毫米刻尺                 10
10                J010                四棱平尺                         225*20
11                J011                220*110毫米2″角鐵         220*110
12                J012                物鏡網格具                     0.2
13                J013                十字分劃板具                 0.2
14                J014                檢合像分劃板具
15                J015                縱橫向立臂直線性具
16                J016                表架                                ∮8
17                J017                200毫米標尺具                200
18                J018                平行平晶                        ∮30*40
19                J019                活銷釘扳手                     ∮1.5～∮2
20                J020                雙釘扳手                        ∮1～∮2

xqbljc 發表于 2020-4-21 15:23
樓主的圖片1，自右向左：
     1、200mm玻璃線紋尺；
     2、四棱平尺  規格型號：（225×20×20）mm  ...

請教，新天的這套光學檢具質量怎么樣？能滿足檢定工具顯微鏡的技術要求嗎？

xqbljc 發表于 2020-4-21 15:23
樓主的圖片1，自右向左：
     1、200mm玻璃線紋尺；
     2、四棱平尺  規格型號：（225×20×20）mm  ...

行家學習了！

沒有用過66666666666

這個我居然沒見過，慚愧啊。

renkai 發表于 2020-5-6 21:45
工具顯微鏡的檢規有新版了？

目前沒有。

xqbljc 發表于 2020-4-21 15:23
樓主的圖片1，自右向左：
     1、200mm玻璃線紋尺；
     2、四棱平尺  規格型號：（225×20×20）mm  ...

工具顯微鏡的檢規有新版了？

謝謝，老師們

          這是新天搭配銷售的光學儀器檢具，如此"搭配"應該不合適，給用戶的使用增大了不少的 成本。

          整套檢具比過去增加了不少件數，且基本上表面都有銹蝕，應該換貨或退貨。

          至于每個檢具的用途，沒有使用說明書嗎？難以理解。

圖2的標靶檢查什么的，第一個標靶玻璃上有個十字線。第二個標靶中間有個正方形，在里面有兩條虛線和兩條實現組成個正方形。第三個標靶有三個同心圓，在三個圓里有無數個小格子。
