stacay 發表于 2022-1-18 09:42
JJG 56 工具顯微鏡是一種多用途的光學機械式兩坐標測量儀器。通常用影像法和軸切法測量精密機械零件的長度 ...

嗯，感謝大佬的建議

JJG 56 工具顯微鏡是一種多用途的光學機械式兩坐標測量儀器。通常用影像法和軸切法測量精密機械零件的長度和角度;以直角坐標或極坐標方法測量機械零件的形狀。
明顯不適用

JJF 1318 適用于平面直角坐標系的影像測量儀包括在垂直于平面直角坐標系方向上。具有定位或測量功能的影像測量儀

JJF 1914 適用于單目鏡、雙目鏡觀察式及帶有圖像傳感器接收式的金相顯微鏡的校準。
金相顯微鏡是用于觀察和測量金屬微組織結構的一種光學儀器。根據金相顯微鏡觀察物體圖像的方式,可分為目鏡觀察式和圖像傳感器接收式的金相顯微鏡。

1318 1914都可以

237358527 發表于 2022-1-17 10:15
用即將發布的金相顯微鏡 還是可以的。

用 影像測量儀 也比 工具顯微鏡 規程靠譜。

好的，真是十分感謝

一心MAX 發表于 2022-1-15 16:38
客戶主要是看電路板的，我有問其他機構的，說也可以參考工具顯微鏡的規程 ...

用即將發布的金相顯微鏡 還是可以的。

用 影像測量儀 也比 工具顯微鏡 規程靠譜。

影像測量儀有檢 影像測頭尺寸測量誤差，跟金相顯微鏡差不多原理。

工具顯微鏡是用 光柵尺 的 ，完全不一樣的原理。

stacay 發表于 2022-1-15 16:15
干啥用的？

客戶主要是看電路板的，我有問其他機構的，說也可以參考工具顯微鏡的規程

干啥用的？

工具顯微鏡可以嗎

用新版金相顯微鏡校準規范，里面有一條是軟件測量

體視顯微鏡的

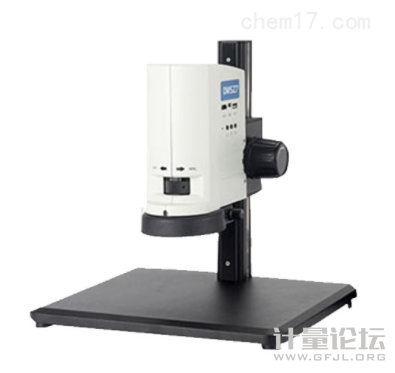

客戶那邊的名稱是：高清視頻顯微鏡
分度值0.01mm
