你的角度塊“工作面和常規角度塊的非工作面差不多，用測角儀看不到像”，根據角度塊檢定規程JJG70規定，角度塊工作面的表面粗糙度不得大于Ra0.1μm，這說明該角度塊組不屬于高等級的角度塊，其計量要求應根據生產廠的生產標準、使用說明書或使用單位對角度的測量要求來確定，而不能按JJG70。你所說的工作角角值偏差±20″若真，就是介于一級和二級角度塊之間，其表面粗糙度無法達到要求，就應判其不合格或退貨了。
　　JJG70規定的角度允差，最低等級（2級）是±30″，該角度塊的計量要求理應大于這個允差。我們不妨就按MPEV=30″計，用于檢測該角度塊的測量設備允差絕對值就應不大于10″。工作面不能反射影像無法按JJG70規定的方法檢定，必須另辟它徑，最簡單的方法就是“打表法”。

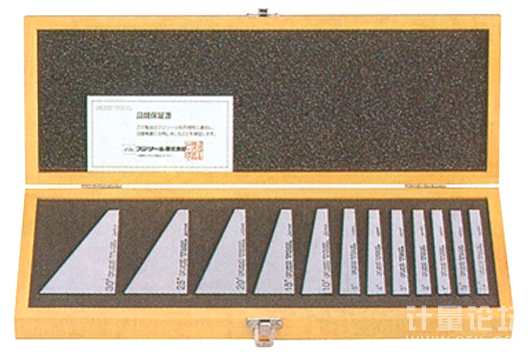

　　從你的圖像估計角度塊最短工作面長度可能是50mm左右。不妨以50mm計，角度允差30″，指示器變化大約為0.000005×30×50≈0.0075mm，即允差30″轉換為指示器變化不超過7μm，角度塊判為合格。再除以3，即所用指示器示值允差應不超過2μm。于是，你可以選正弦尺、5等量塊、1級杠桿千分表組合，對該角度塊的角度進行校準。

237358527 發表于 2018-5-23 15:17
看錯了，你說了 工作面 很粗糙，應該不是準確度很高啊？

        本人并沒有說“工作面 很粗糙”這樣的話，是樓主描述的“工作面不是研磨面，和常規角度塊的非工作面差不多，用測角儀看不到像”。

      “常規角度塊的非工作面”是使用磨床磨削加工的，這樣的工作面肯定“用測角儀看不到像”，且平面度也高不了，則檢測方法........？

xqbljc 發表于 2018-5-23 09:48
萬能角度尺記得示值誤差為±2’，而這些角度塊角度偏差為±20”，應該不合適吧？ ...

看錯了，你說了 工作面 很粗糙，應該不是準確度很高啊？

237358527 發表于 2018-5-23 07:44
這么粗糙的，直接用 萬能角度尺 測量下就可以了。

         萬能角度尺記得示值誤差為±2’，而這些角度塊角度偏差為±20”，應該不合適吧？

這么粗糙的，直接用 萬能角度尺 測量下就可以了。
