GDS-5B時鐘測試儀/石英鐘表測試儀

一 、概述
GDS-5B時鐘測試儀適用于使用32768Hz晶振的電子產品時鐘電路，如：智能電表、電腦主板、溫控器、定時器、電子秤以及電子收款機上計時功能的精密測量，其外觀如圖1所示。

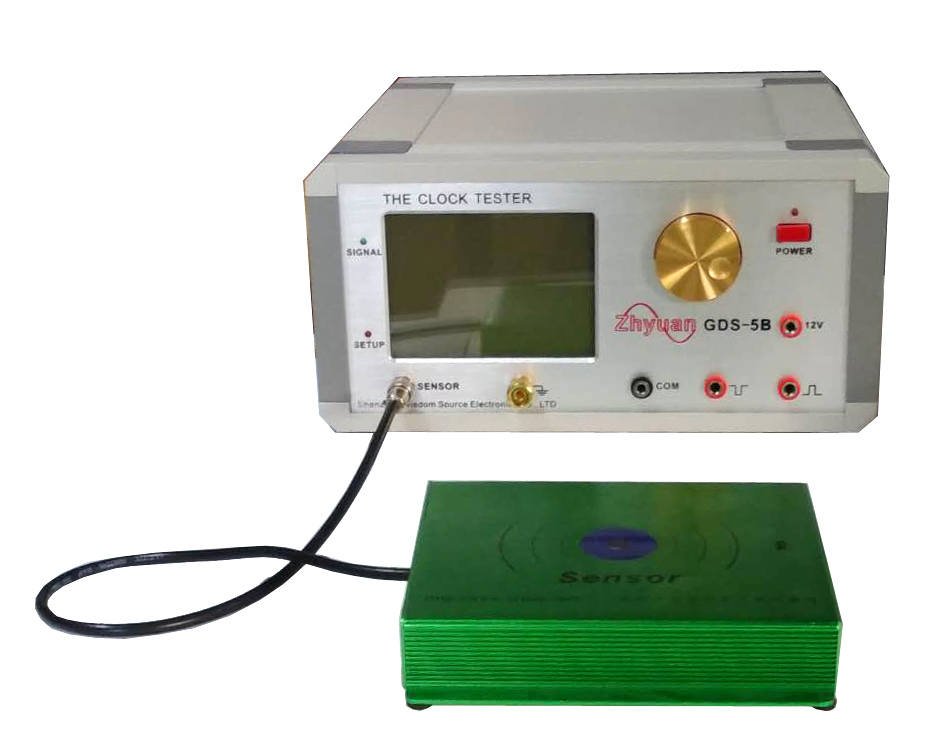

圖1. GDS-5B時鐘測試儀
GDS-5B時鐘測試儀 附有RS232接口可與PC相連，將實時測量數據送到上位機以便修正電能表時鐘誤差。另配置1.0米的探頭一支，以適應較大的線路板測量。
GDS-5B有五檔量程，7個測量周期：
?        ppm：百萬分之一誤差
?        s/d：每日誤差
?        s/m：每月誤差
?        s/y：每年誤差
?        F：32768時鐘的頻率誤差
    與其他公司同類產品相比，其優點如下：
?        具有超靈敏的傳感器使接收更靈敏；
?        測量時鐘采用非接觸方式，秒脈中采用接觸方式與電器相連
?        采用拉絲氧化面板美觀大方；
?        內置快速處理器和TCXO（帶溫度補償的基準時鐘晶振）；
?        對被測信號的強弱以16級電平指示使用直觀明了；
?        可設定上限和下限值，超過范圍自動報警；
?        人機對話采用旋轉編碼器編碼，操作方便；
?        精度優于0.2ppm。
二、特性
1. 測量范圍：多費率電子電能表、電子產品時鐘電路
2. 電源電壓：220V AC  50HZ
3. 測量頻率：32.768KHz 1Hz
4. 測量周期7個可選：1秒、2秒、5秒、10秒、20秒、32秒、60秒
5. 基準頻率：16.384MHZ TCXO
6. 測量精度：優于0.2ppm
7. 量程：五檔可選，PPm(百萬分之一誤差率)，s/d(每日誤差)，s/m(每月誤差)，s/y年差，F 時鐘頻率誤差
8. 信號強度指示：16級指示使用直觀明了
9. 報警設定范圍：正負200ppm
10. 體積：130×270×290(mm)
11. 顯示方式：四位4.5寸LCD顯示
12.配有RS232接口可連PC修正電能表時鐘誤差。
