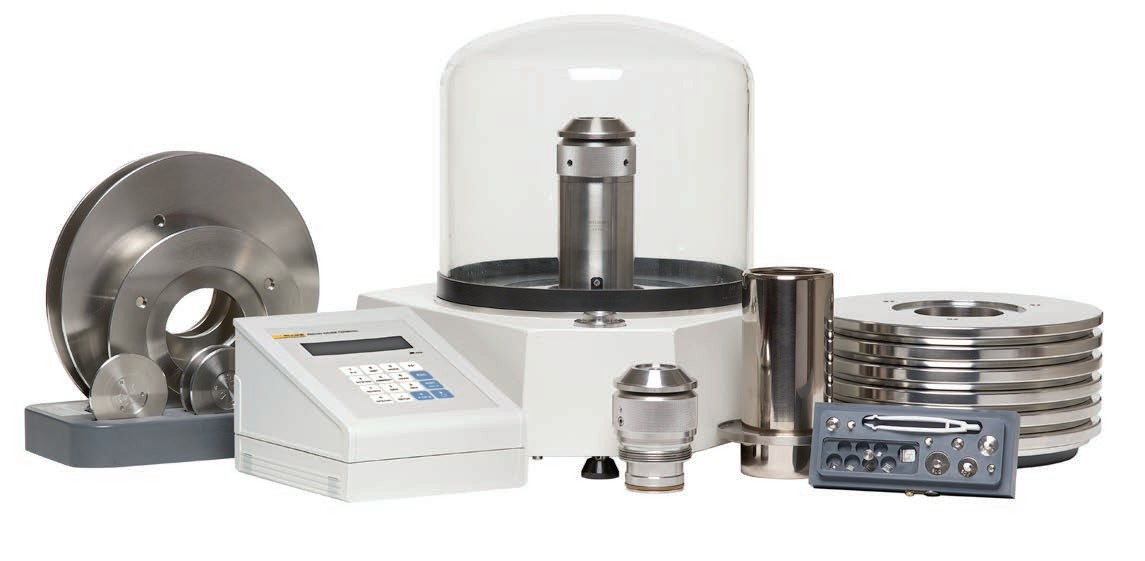

真空氣體活塞式壓力計

常規信息
電源要求	85 V 交流電至 264 V 交流電，47 Hz 至 440 Hz，最大功耗為 22 VA
工作溫度范圍	18 °C 至 28 °C
重量	未加載砝碼的儀器平臺：17 kg PG 終端 1.4 kg
尺寸	儀器平臺（高 x 寬 x 深）：36 cm x 40 cm x 35 cm (14.5 in x 15.8 in x 13.8 in) 高度：鐘形罩頂部
通信端口	RS-232 COM1：主計算機 COM2：AMH 自動加碼系統、外部氣壓計 COM3：壓力控制器 IEEE-488.2：主計算機
最大壓力量程	實際量程取決于活塞套筒及砝碼組的選擇。
工作介質	氣體：空氣、氦氣、氮氣
壓力接頭	測試端口：DH200 鐘形罩端口：DH200 參考真空泵端口：KF25 注釋：DH200 和 DH500 為密封和軛圈型接頭，適用于 1/4 in (6 mm) 的圓錐形左旋螺紋管。DH200 與 AE SF250C、HIP LF4 等相當。DH500 與 AE F250C、HIP HF4 等相當。 鐘形罩端口：DH200 真空泵下側端口：KF25
CE 認證證書	提供，必須指定

砝碼
運輸箱	所有砝碼均在模塑的、可再次利用的運輸箱內運輸，箱內還帶有定制襯墊。
砝碼	材料：304L 非磁性不銹鋼 磨光：電拋光 調整公差：標稱值的 ± 20 ppm 測量值的準確度：± 5 ppm 或 1 mg，取較大者 可溯源至NIST

環境參數和活塞工作參數
溫度	活塞溫度 范圍：0 到 40 °C 分辨率：0.01 °C 準確度：± 0.1 °C 環境溫度 范圍：0 到 40 °C 分辨率：0.1 °C 準確度：± 1 °C
內部大氣壓計	范圍：70 kPa至 110 kPa 分辨率：10 Pa 準確度：± 140 Pa 也可通過RS232自動讀取外部大氣壓計的值
相對濕度	范圍：5% 到 95% RH 分辨率：1% RH 準確度：± 10% RH
活塞位置	范圍：± 4.5 mm 分辨率：0.1 mm
活塞旋轉（速率和減速度）	范圍：2 至 150 rpm 分辨率：1 rpm
真空	范圍：0 至 20 Pa 分辨率：0.01 Pa 準確度：± 0.1 Pa 或讀數的 10%，以較大者為準

壓力測量

PC-7100/7600-10 和 10-L 靈敏度：0.02 Pa + 0.5 ppm 復現性：± 2 ppm 典型測量不確定度：± (0.2 Pa + 12 ppm) 典型下降速率 (35 kg)：0.2 mm/分鐘 PC-7100/7600-20 靈敏度：0.04 Pa + 0.5 ppm 復現性：± 2 ppm 典型測量不確定度：± (0.2 Pa + 14 ppm) 典型下降速率 (35 kg)：0.3 mm/分鐘 PC-7100/7600-50 靈敏度：0.1 Pa + 0.5 ppm 復現性：± 3 ppm 典型測量不確定度：± (0.5 Pa + 14 ppm) 典型下降速率 (35 kg)：0.5 mm/分鐘 PC-7100/7600-100 靈敏度：0.2 Pa + 0.5 ppm 復現性：± 3 ppm 典型測量不確定度：± (1 Pa + 20 ppm) 典型下降速率 (35 kg)：0.7 mm/分鐘 PC-7100/7600-200 靈敏度：0.4 Pa + 0.5 ppm 復現性：± 5 ppm 典型測量不確定度：± (2 Pa + 20 ppm) 典型下降速率 (35 kg)：1.00 mm/分鐘

1.靈敏度：可檢測到的最小輸入產生的輸出。
2.復現性：組合了活塞套筒有效面積和砝碼質量的長期穩定度。
3.典型測量不確定度：根據 ISO/TAG4/WG3，所得的結果被進行四舍五入。
