實驗室認可領域分類

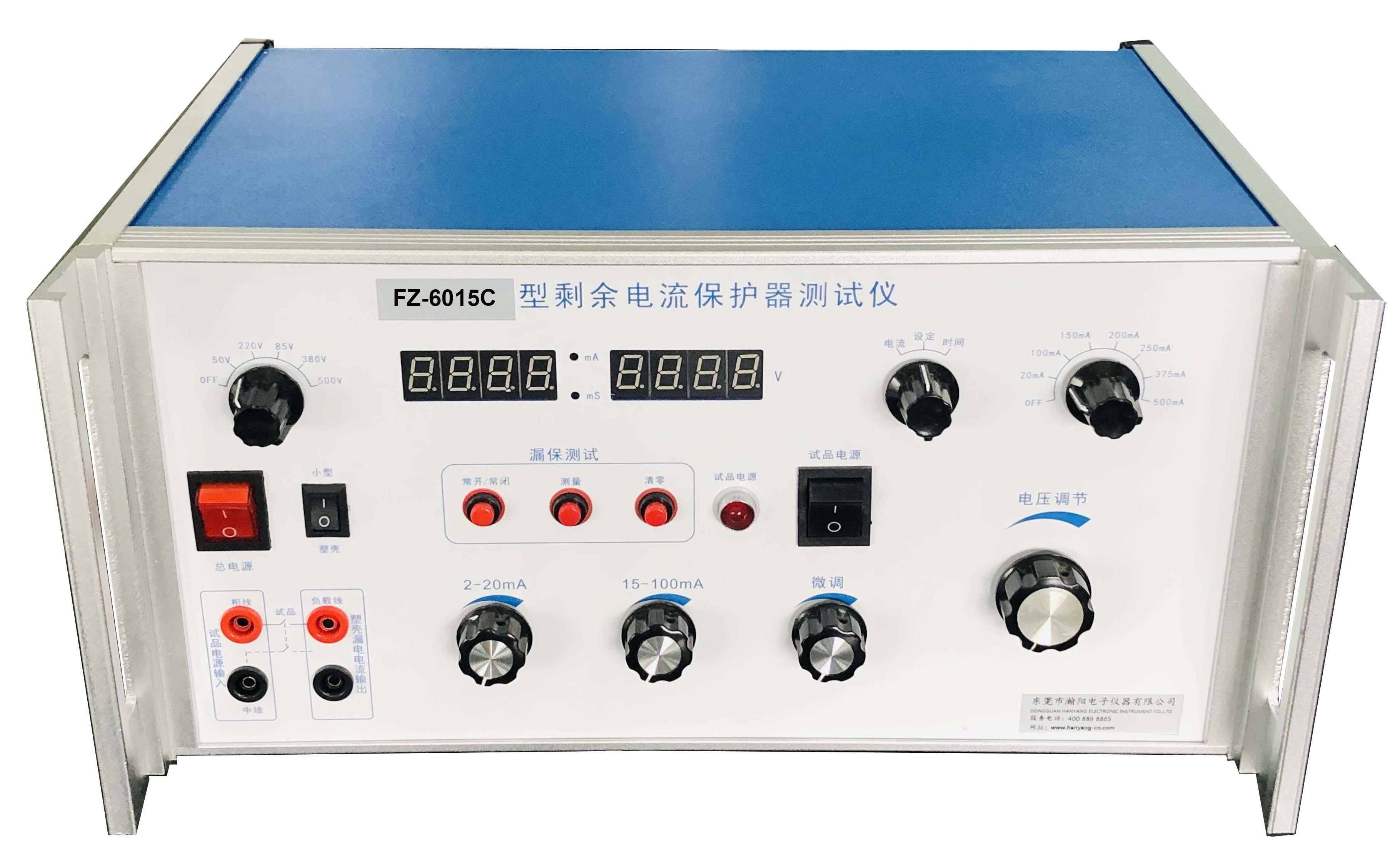

儀器圖片:
儀器名稱:	剩余電流動作保護器動作特性檢測儀,RCD檢測儀
英文名稱:
型號規格:
測量范圍:
等級:
分辨率:
技術指標:	-
生產廠家:	-
描述:	RCD檢測儀可以模擬產生剩余電流，是用于檢測 RCD的剩余動作電流、剩余不動作電流和不同剩余動作電流下分斷時間的計量儀器，RCD檢測儀分在線檢測型和離線檢測型。在線檢測型一般用于在線檢測供電回路已安裝運行中的RCD的動作特性，產生的剩余電流作為檢測中 RCD的負載功率被消耗，定點輸出的剩余電流用來測量 RCD的分斷時間和剩余不動作電流，自動測量功能一般輸出步進增加的模擬剩余電流，用來測量 RCD的剩余動作電流。在線檢測型RD檢測儀輸出剩余電流持續時間一般為(40~2 000)ms;離線檢測型適合于RCD離線狀態下的批量檢測，一般具有獨立的剩余電流產生回路和輸出端口，剩余電流一般可以在輸出范圍內連續調整且可在較長時間(至 10 s)內或持續輸出，具有分斷時間和剩余電流測量功能選擇。
相關文檔:
相關標準:	JJF 1283 剩余電流動作保護器動作特性檢測儀校準規范

5.1 分斷時間
測量范圍:(20~5 000)ms
最大允許誤差:
±4 ms，分斷時間<40 ms
±10%X讀數，分斷時間≥40 ms

分辨力:≤1 ms

5.2剩余電流
輸出范圍:(3~1500)mA
最大允許誤差:±(3.5%~10%)X讀數

注:
1.以上指標不是用于合格性判別，僅供參考。
2.計量特性以產品技術指標為準。
